解析線束探針產品及應用

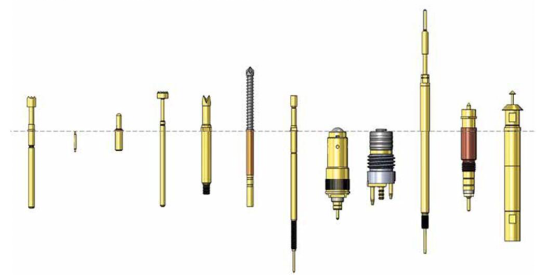

一、線束探針類別

    1）開關探針

    2）步進探針

    3）螺紋探針

    4）推回探針

二、線束探針主要應用與線束測試鏈接領域。縱觀其應用與汽車，摩托，新能源電瓶車，摩托艇，大型電動玩具等等的產業鏈。產業通過模擬實際成品所有線束控制回路實現通路驗證。確保各個組件的線束導通。

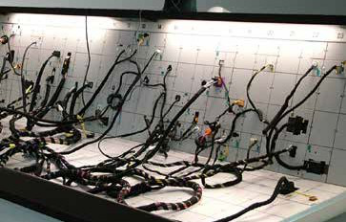

附測試臺模擬圖：

三、分類描述及應用

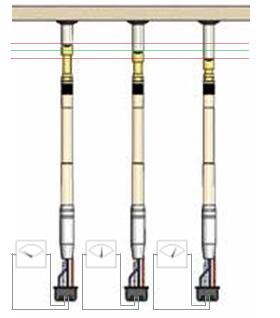

   1）帶集成開關的特殊探針元素主要用于存在測試。 在限定的探針行程（開關行程）后，開關探頭關閉或打開電路。 對于非導電接觸，開關探頭可提供各種絕緣尖端。

    附圖如下：

所有開關通回路控制根據不同產品選擇不同開關探針。其產品在線束領域尤其廣泛推廣。

   2）步進探針

步進接觸探針主要是用于測試連接器和線束的模塊中。 優點是即使在固定的觸點，探針可以按規定的高度保證其通路測試。同時會在壓合后產生步進作用，能實現雙通路驗證。

   3）螺紋探針

帶螺紋的接觸探針主要是用于測試連接器和線束的模塊中。 優點是即使在困難的條件下，探針也不會移出容器并且保證了安全的座位。

     4）推回探針

在連接器的推回測試期間驗證了連接器元件的緊密座位。 對于這種應用，使用具有非常高彈簧力的接觸探針。

四、線束探針測試夾具安裝示意（見圖）

基于不同的測試驗證其探針的選型會發生不同的搭配。同時基于不同夾具大小所選用的探針組合支數也會不同。具體驗證具體分析。

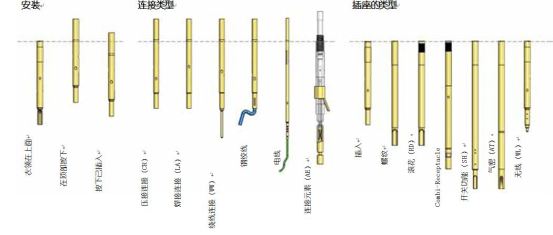

五、配用針套鏈接圖示

縱觀以上描述及應用種種，線束探針在其領域通用性強，可換性好。穩定性高，給整個產業鏈測試驗證帶來了巨大的便捷。
